新時代の地中障害物撤去工法が誕生！アブソリュート・クラッシング工法

現在激変する経済情勢の中、都市部ではウォーターフロントや市街地の再開発に拍車がかかり、また地球規模の環境変化を背景に、老朽化の進むダムや河川道路構造物の撤去、整備など自然環境やインフラの再生が急務となっています。

一方、既存の構造物解体に際しては、地中にある躯体や既製杭、大深度に及ぶ鉄筋コンクリート基礎杭などの撤去において、騒音・振動の発生や、作業の安全性・確実性に問題があり、実際には計画以上の時間を要するなど、従来の地中障害物撤去の施工方法は多くの大きな課題を抱えています。

私たちはそれらの課題をクリアする全く新しい地中圧砕機というコンセプトの「A-CR工法（アブソリュート・クラッシング工法）」により環境に極めて優しく、安全で効率的に施工する地中障害物撤去の新時代を拓きます。

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得

A-CR工法の主な特徴

クレーン吊り下げ式の圧砕機

  • 大口径・大深度の施工に対応できます。(ケーシング径φ1500～3000mm/50mを超える深度にも対応)
  • 低重心作業で、クレーン転倒の危険がありません。
  • 迅速に油圧グラブに持ち替え圧砕片を除去し、底ざらえします。

4枚の圧砕刃

  • 靱性の高い鉄筋コンクリートや鋼杭などを確実に圧砕・排出します。
  • 地上の小割、分別ができ、リサイクル工程が円滑です。

ケーシング内壁への圧着

  • 障害物の多様な形状に合わせ、最適な位置に圧砕機をセットします。
  • 大径の場所打ち杭などもケーシングの回転力を援用し、確実に圧砕します。

全て油圧駆動

  • 掘削機、圧砕機、ガラ排出用グラブ、全てが油圧駆動で、低騒音、低振動作業です。
  • 市街地の夜間作業に対応可能です。

既存の障害物撤去工法の課題

これまでの撤去方法には様々な制約や能力の限界がありました。

  • 落下衝撃破砕方法

    振動、騒音が大きく都市部では適用できない。

    ハンマグラブによる排土 / チゼルによる破砕

  • 抜き取り方式

    • 掴み出す単位に小割りする方法がないため、杭のような深度方向に長尺となる障害物は抜き取れない。
    • 排出する際の大きさが制御できないため、ワイヤー破断やクレーン転倒等の事故要因となる過負荷が生じやすい。
    • 大型の障害物塊の無理な引抜きよる地盤陥没が懸念される。

  • 全断面掘削工法(オーガ工法)

    • オーガの単調な引っかきと、むしりによるため、常に小刻みで時間がかかる。
      また、力の向きが一定で配筋や形状に合わせて変えられないため、障害物の多様性に対応できない。
    • 鉄筋コンクリートの撤去では鉄筋がオーガスクリューに絡まるなどスパイラルリフト式の排出ができない。
    • せん断掘削のため、掘削面の機械損耗は著しく、過負荷による機械故障や破損が多く、施工性は極めて不安定である。

A-CR工法の性能の検証

A-CR工法は、ケーシング内で自在に動作するクレーン吊り下げ式の圧砕機により従来の地中障害物撤去工法の課題を解決しました。

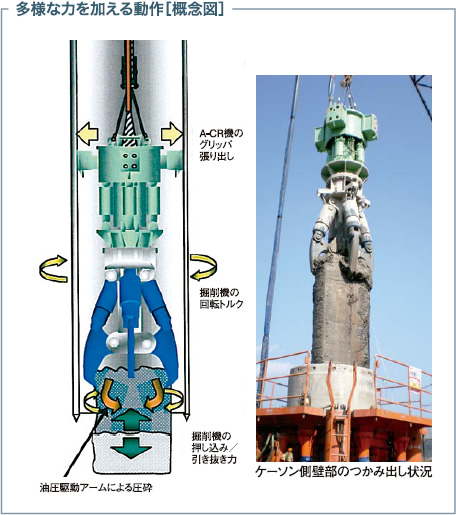

  • 多方向の力の合成により、多様な構造物に確実に対応できます

    A-CR機の圧砕力と、掘削機の回転トルク・押し込み／引き抜きといった多方向の力を合成し、多様な配筋構造や形状に対応できます。

    破砕する動作
    • ケーシング内に挿入したA-CR機のグリッパを張り出し、A-CR機を固定した状態でアームを閉じることにより障害物を確実に破砕できます。
    もぎ取る動作
    • オペレーターはA-CR機のアームが破砕対象を掴んだことを手元の操作盤の圧力計で確認。

    • その状態のままケーシングの揺動と引き抜きの複合動作を数回繰り返し、対象をもぎ取り、つかみ出します。

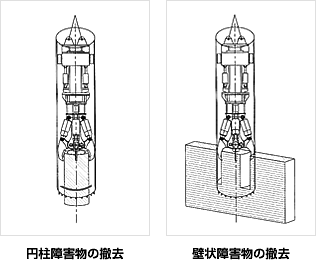

      円柱障害物の撤去 / 壁状障害物の撤去

  • ラップ施工による広範囲の撤去への対応が可能

    ケーソン基礎やコンクリート床版など撤去対象が広範囲に広がる場合にラップ掘削による施工となります。掘削毎に障害物の形状や状況が異なる条件下でも安定した効率で撤去ができます。

    • 撤去前のケーソン基礎

      撤去前のケーソン基礎

    • ケーシング切削圧入

      ケーシング切削圧入

    • 撤去完了

      撤去完了

  • A-CR機の圧砕による効果

    A-CR機はクレーンで吊り下げた状態で圧砕が可能で、鉄筋コンクリートの小割りやコンクリートと鉄筋の分別効果が得られます。また、鉄筋コンクリート外壁や耐圧版、既製杭、鋼管など鋼杭の撤去も可能です。

    • 鉄筋コンクリートの破砕状況

      鉄筋コンクリートの破砕状況

    • 鋼管矢板の破砕断面

      鋼管矢板の破砕断面

    • 鉄筋コンクリートの破砕実験

      鉄筋コンクリートの破砕実験

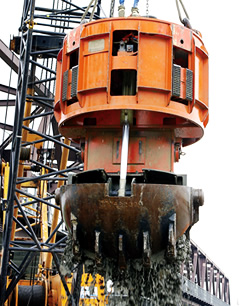

  • 油圧グラブによる排出

    A-CR機を油圧グラブに取り替え、速やかに土砂や圧砕片などの排出や底浚えができます。

    油圧グラブによる底浚え

    油圧グラブによる底浚え

  • 低騒音・低振動施工

    油圧駆動の圧砕施工により、低騒音、低振動で、市街地の夜間施工に対応できます。

施工手順

  1. 掘削機据え付け

    クローラクレーンにより、全回転式オールケーシング掘削機(以降、掘削機)を障害物撤去掘削位置に据え付ける。

  2. ケーシング挿入セット

    掘削機にケーシングチューブを挿入、セットする。

  3. ケーシング切削圧入

    掘削機によりケーシングチューブを回転、切削圧入させる。

  4. 圧砕機による破砕/排出

    A-CR機をケーシング内に挿入セットし、圧砕する。また、状況に応じ油圧アームで障害物を掴み、ケーシング揺動によりねじ切って排出する。

  5. 底浚え(破砕ガラ)

    クローラクレーン装備を油圧式または機械式グラブに替え、障害物の破砕ガラをケーシング内より掘削、排土する。

  6. 埋め戻し、ケーシング引抜き

    所定深度到達後、置換材の埋め戻しをおこないながら、ケーシングチューブを引抜き、障害物撤去が完了。

A-CR機シリーズ諸元一覧
A-CR機規格 全回転式オール
ケーシング掘削機規格		 ケーシング外径(mm) A-CRアーム
最大開口径(mm)
A-CR1500 RT-150 φ1500 992mm
A-CR2000 RT-200 φ2000 1326mm
A-CR2500 RT-300 φ2500 1951mm
A-CR3000 RT-300 φ3000 2055mm
主要機材一覧(参考)
機種 規格 数量 備考
重
機		 クローラクレーン ※条件に応じ各種選定 1台 掘削排土ベースマシン
全回転式オールケーシング掘削機 φ1500～3000mm級掘削機 1台 ケーシング回転圧入機
バックホウ 標準バケット容量 0.45～0.6m3 1台 掘削残土処理
機
械
機
材		 A-CR機(油圧式圧砕機) 各種本体・油圧ユニット 1組 油圧式圧砕機
油圧グラブ 各種本体・油圧ユニット 1組
発動発電機 各種 各種1台 油圧グラブ/雑電源
タグライン   1台 油圧ホース介助装置
油圧ホース   1組 油圧供給路
ケーシングチューブ φ1500〜3000mm L=各種 1式 削孔長調整・孔壁保護
ファーストチューブ φ1500〜3000mm 1式 削孔刃先・孔壁保護
架台 φ1500〜3000mm級用 1台 掘削機足場養生
その他   1式

採用事例

都市部の障害物撤去

  1. 地下構造物外壁 撤去

    地下構造物外壁 撤去

  2. H形鋼鋼材 撤去

    H形鋼鋼材 撤去

  3. 既製杭 撤去

    既製杭 撤去

  4. 場所打杭 撤去

    場所打杭 撤去

  5. 拡底基礎杭 撤去

    拡底基礎杭 撤去

河川内の橋脚撤去

  1. 鉄道橋近接施工(橋脚ケーソン基礎撤去)

    鉄道橋近接施工

  2. 鉄道橋近接施工(橋脚ケーソン基礎撤去)

    橋脚ケーソン基礎撤去

  3. ケーソン基礎 撤去

    ケーソン基礎 撤去
